如需要定制產品,請及時聯系客服為您 服務,需要您提供圖紙或產品規格等可以說明產品參數的文件,仟益自動化設備有限公司滿足您的需求,為您提供優質產品服務。
桁架式?jīng)_床機械手/桁架機器人特點
桁架式?jīng)_壓機械手/桁架機器人是一種建立在直角X,Y,Z三坐標系統基礎上,對工件進行工位調整,或?qū)崿F(xiàn)工件的軌跡運動等功能的全自動工業設備。其控制核心通過工業控制器(如:PLC,運動控制,單片機等)協調控制,經各種液壓缸和氣缸配合進行動作處理。整個自動上下料過程包括五大部分:工件輸送、機械手取料、卡盤上下料、機械手送料及將零件送到下一工序。其中,工件輸送及零件送到下一工序的部分與其他部分、數控加工并行執行機械手取料與送料部分與數控加工同時進行。 桁架式?jīng)_床機械手/桁架機器人具有為多自由度運動,每個運動自由度之間的空間夾角為直角。是自動控制設備,可重復編程,所有的運動均按程序運行。一般由控制系統、驅動系統、機械系統、操作工具等組成。靈活,多功能,因操作工具的不同功能也不同,在作業中達到高可靠性、高速度、高精度的特點,并且可應用在惡劣的環境,可長期工作,便于操作維修。 桁架式?jīng)_壓機械手/桁架機器人的特點: 1、高效——————其各軸以極高的速度直線運行,可用伺服電機快速響應; 2、穩定————-極小的重復性誤差, 可達0.05mm; 3、高強度————7x24小時工作,不需要吃飯、睡覺、抽煙等; 4、性價比高————桁架式機械手相比關節機器人,其負載重量大,制作成本低,適合于“中國智造”基本國情; 5、高精度————定位精度可達0.02mm(基于制作成本原因,可根據使用工況適當放大定位精度); 6、操作簡單————基于直角坐標體系,其運動參數較為簡單。
沖壓機械手結構之機械結構的講解

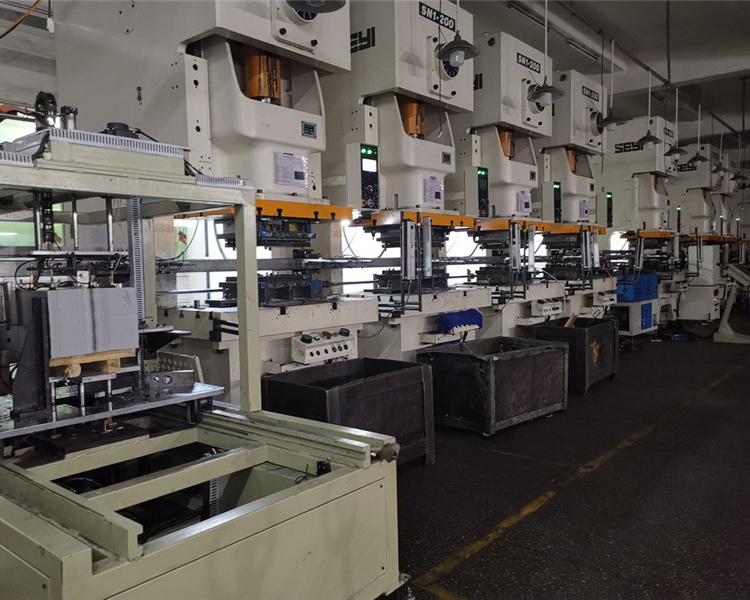

金屬?zèng)_壓企業對沖壓機械手的需求較大,市場上根據產品工藝和現場使用環境的不同研發出了各種不同的沖壓機械手,單臺獨立的式?jīng)_壓機械手通過頭部夾具的定制運用范圍更廣更靈活。 沖壓機械手的結構: 1、機殼;2、水平運動機構;3、機械臂;4、圓筒;5、第二油脂分配器;6、 油脂分配器;7、油脂泵;8、一級油脂分配器。 沖壓機器人的機械系統包括機殼,機殼內安裝有驅動機械臂上下移動的垂直運動機構,垂直運動機構的垂直滑塊上安裝有帶動機械臂上下軸向旋轉的擺臂運動機構,擺臂運動機構上安裝有帶動機械臂水平移動的水平運動機構,水平運動機構的水平滑塊上安裝有機械臂,機械臂上安裝有機械夾持設備,且機械臂上安裝有帶動該機械夾持設備旋轉的旋轉運動機構。上述新型機械手具有結構緊湊、體積小、重量小的特點。所有動作由伺服電機驅動,能夠?qū)崿F(xiàn)沖床上下料、碼垛 定位。手臂頭部通過真空吸盤、氣動夾爪等定制工裝夾具來滿足不同工件料片的拾取。 大部分沖壓機械手的各個運動機構多采用絲桿副、滑軌滑塊等傳動結構,在長期使用中,需定期加注潤滑油,以延長其使用壽命,由于受機器結構限制,維護時,需拆開機器方能加注潤滑油,從而大大增加了維護的難度并降低生產效率。 沖壓機器人在原機械結構中增加了自動潤滑裝置,其原理是在機殼內設置有用于給垂直運動機構、擺臂運動機構添加潤滑油的 油脂分配器,機殼上部的圓筒內設置有用于給水平運動機構、旋轉運動機構添加潤滑油的第二油脂分配器。 油脂分配器的進油口、第二油脂分配器的進油口均與加油裝置相連, 油脂分配器的多個出油口分別與垂直運動機構潤滑點、擺臂運動機構潤滑點相連,第二油脂分配器的多個出油口分別與水平運動機構潤滑點、旋轉運動機構潤滑點相連。共內置9個潤滑點達到了將機器內部看不到的潤滑點引出,只需5分鐘就完成加油工作大大簡化了此項工作提高效率,延長沖壓機器人的壽命。
